点击图片查看原图
消失模铸造用宝珠砂20-30目
陶瓷铸造砂是以优质铝土矿为原料，经熔融、筛分、吹制而成。具有表面光洁度好、透气性好等优点，是一种适用于精密铸造、覆膜砂、自硬砂等的新型铸造材料。使用宝珠砂能明显改善原来石英砂所导致的缺陷，明显减少了机械和化学粘砂，同时也减轻了员工清砂的负担，并且不易产生夹砂、冲砂、气孔等缺陷。由于其耐火度接近于铬铁矿砂，目前宝珠砂已经在原铬铁矿砂的铸造中广泛应用。
消失模铸造用宝珠砂20-30目物理和化学性质
|
化学成分典型值（%） |
|
|
AL2O3 |
70-75% |
|
SiO2 |
8-20% |
|
Fe2O3 |
≤3% |
|
TiO2 |
≤3.5% |
|
CaO |
≤0.45% |
|
MgO |
≤0.35% |
|
K2O |
≤0.33% |
|
Na2O |
≤0.08% |
|
消失模铸造用宝珠砂20-30目物理性能 |
|
|
耐火度 |
≥1800 ℃ |
|
比重 |
3.4g/cm3 |
|
堆积密度 |
1.95-2.05 g/cm3 |
|
颜色 |
黑棕色 |
|
颗粒形状 |
圆球形 |
|
热膨胀系数 |
6x10-6/℃(20-1000℃) |
|
热导率 |
0.689W/M.K(1200℃) |
|
热膨胀率 |
0.13% |
|
角形系数 |
≤1.1 |
|
生产粒度： |
见应用粒度 |
消失模铸造用宝珠砂20-30目应用
铸造陶瓷砂广泛应用于树脂粘结砂、水玻璃砂、粘土粘结砂等铸造工艺中，用于制砂芯和铸造模具。
铸造用陶瓷砂广泛用于铜、铝合金铸件的清洗。
铸造陶瓷砂被广泛用作高级耐火材料的主要原料(包排水砂、重力铸造材料、铸造涂料等)。
铸造陶瓷砂广泛应用于消失模铸造工艺和V型铸造工艺的干砂和砂箱。
铸造用陶瓷砂代替铬铁矿砂，用于铸钢面砂和型砂(底砂)的分层。
铸造用陶瓷砂代替铬铁矿砂，广泛应用于夹套砂芯、油管砂芯、发动机挺杆砂芯的制造。
具体应用的粒度:
- 消失模用宝珠砂：常用规格8-15#（10#）10-20#，20-30#
- 钢包引流砂：常用规格30#
- 自硬砂铸造，呋喃树脂铸造用砂，碱酚醛树脂面砂和芯砂，派普树脂自硬砂：常用规格30-50#,40-70#,50-70#,70-140#
- 覆膜砂，树脂覆膜砂：常用规格50-100#,70-140#,100-200#
- 消失模铸造涂料 ：常用规格140-270#,-200
- 砂型醇基涂料用砂：常用规格200
- 3D打印，精密铸造等覆膜砂：常用规格-140#

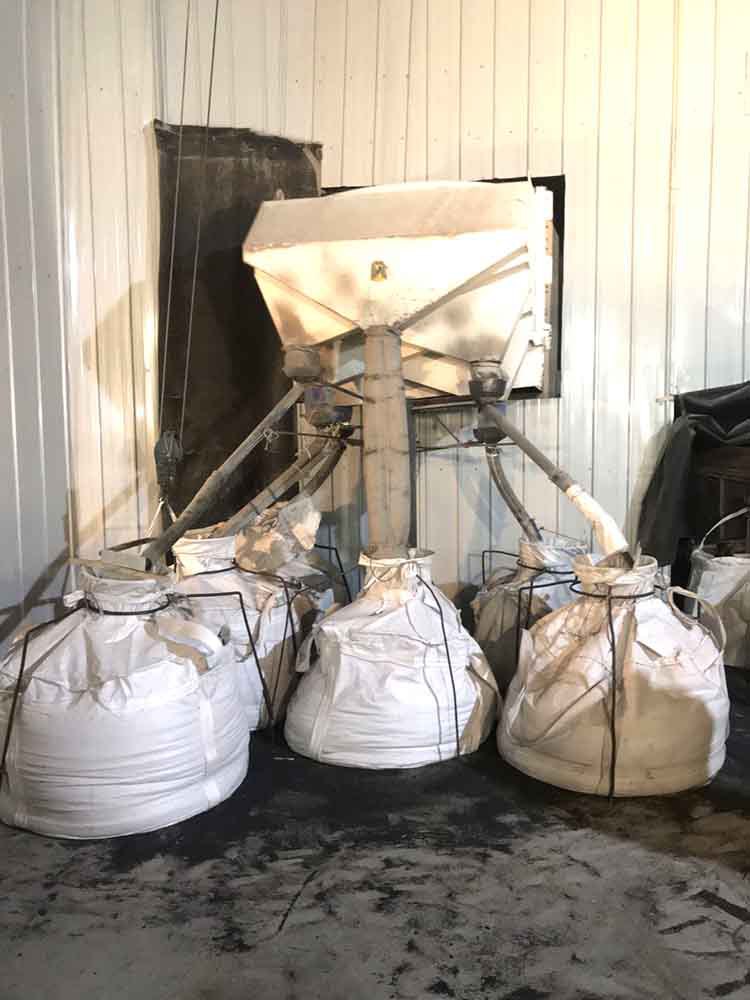

产品包装：
更多关于消失模铸造用宝珠砂20-30目的产品信息，请联系我公司陈经理！
